STM32学习笔记(9)——(I2C续)读写EEPROM
一、概述
1. 背景介绍
在微机发展的早期,出现了BIOS(Basic Input Output System),它是个人电脑启动时加载的第一个软件,用来完成对系统的加电自检、各功能模块的初始化、基本输入输出的驱动程序及引导操作系统。人们希望掉电之后 BIOS 数据不能丢失,于是将 BIOS 烧录到 ROM。事实上它是一组固化到计算机内主板上一个 ROM 芯片上的程序。
最初的最初,BIOS 都是通过一种特殊的烧录方法烧入 ROM 中的,但是一旦烧进去,你只能读 ROM,里面的内容是无法更改的。万一发现错误,只能丢弃,换另一块ROM,重做一遍,这就非常麻烦了。
后来的后来,一位以色列工程师发明了EPROM(Erasable Programmable Read-Only Memory),这种芯片比较奇葩,封装顶部开了一个透明小窗口,如果要往芯片内部录入程序,就需要使用强紫外线进行擦除(当然你放到太阳底下也是可以的)。因此,一般情况下为了不破坏内部的数据,就需要用纸来盖住窗口。好景不长,程序员和硬件工程师还是觉得这样太麻烦了。
最后的最后,EEPROM(Electrically Erasable Programmable Read Only Memory) 登场了,它是一种带电可擦可编程只读存储器 EEPROM,你可以在电脑上或专用设备上擦除已有信息,重新编程,这为许多开发人员提供了便利。
如今,40多年过去了,ROM 早已失去当年的完整意思,不再是曾经的只读存储器了,它不仅能读,还能写,然而它的名字却像人类的传统风俗一样被保留了下来,成为硬件发展史上的一颗璀璨的明珠。
2. EEPROM简介
EEPROM(带电可擦可编程只读存储器,Electrically Erasable Programmable Read Only Memory) 是用户可更改的只读存储器,其可通过高于普通电压的作用来擦除和重编程(重写)。不像EPROM芯片,EEPROM不需从计算机中取出即可修改。
在一个EEPROM中,当计算机在使用的时候可频繁地反复编程,因此EEPROM的寿命是一个很重要的设计考虑参数。EEPROM是一种特殊形式的闪存,其应用通常是个人电脑中的电压来擦写和重编程。一般情况下,EEPROM拥有30万到100万次的寿命,也就是它可以反复写入30-100万次,而读取次数是无限的。
二、AT24C02——常用的EEPROM
AT24C02是一个常用的基于 I2C 通信协议的 EEPROM 元件,例如ATMEL公司的AT24C02、CATALYST公司的 CAT24C02 和ST公司的 ST24C02 等芯片。我们实验板使用的是ATMEL公司的AT24C02(Automotive
Temperature
Serial EEPROM)。
ATMEL公司曾经推出不同型号的EEPROM:AT24C01A、AT24C02、AT24C04、AT24C08A、AT24C16A,分别对应不同容量:1K (128 x 8)、2K (256 x 8)、4K (512 x 8)、8K (1024 x 8)、16K (2048 x 8)。
AT24C02的容量描述如下:
AT24C02, 2K SERIAL EEPROM: Internally organized with 32 pages of 8 bytes each,
the 2K requires an 8-bit data word address for random word addressing.
1. 电路原理图
首先需要注意一点:AT24C02采用了 I2C 协议的接口,但这不意味着 EEPROM 就一定要用 I2C 接口,EEPROM 也可以用其它接口。I2C 和 EEPROM 没有任何联系。

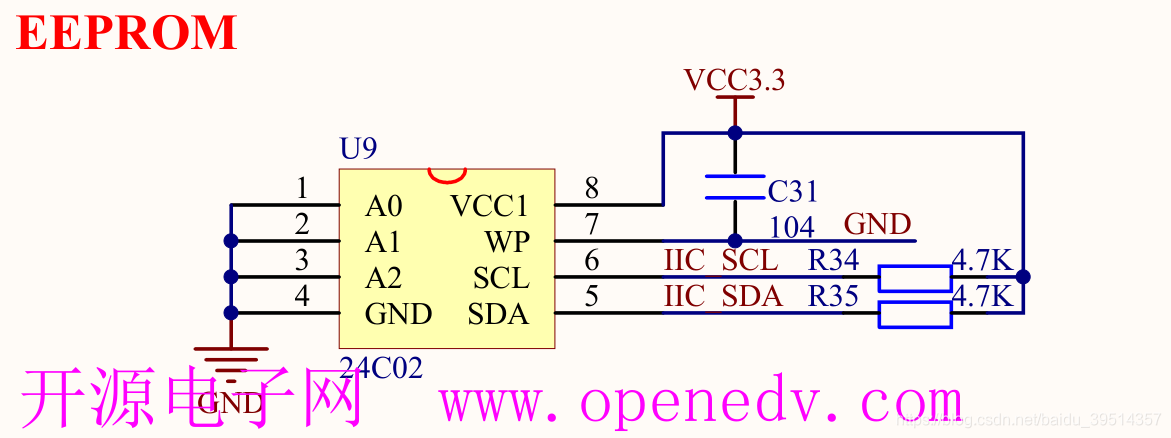

我们截取了正点原子精英版的电路原理图:
从图中可以知道,AT24C02 有8个接口,每个接口的功能如下表所示:
| 引脚名 | 功能 |
|---|---|
| A0-A2 | 地址输入 |
| SDA | I2C数据总线 |
| SCL | I2C时钟总线 |
| WP | 写保护(Write Protect) |
| NC | 无连接(No Connect) |
这里需要特别说明一下 AT24C02 的设备地址的组成。设备地址一共有八位,高四位已经固化为1010,用户不能修改;低四位中,后三位为可配置的地址位,最低一位为读写位(还记得 I2C 的协议层吧,0为写,1为读)。如下表所示:
| 1 | 0 | 1 | 0 | A2 | A1 | A0 | R/W |
|---|---|---|---|---|---|---|---|
| MSB | LSB |
所以,一般情况下,我们要进行写操作,设备地址就为1010 0000(十六进制:0xA0);我们要进行读操作,设备地址就为1010 0001(十六进制:0xA1)。
我们的电路图显示,WP 接地,A2-A0 都接地,SDA 和 SCL 与 MCU 主机相连。
2. 写操作

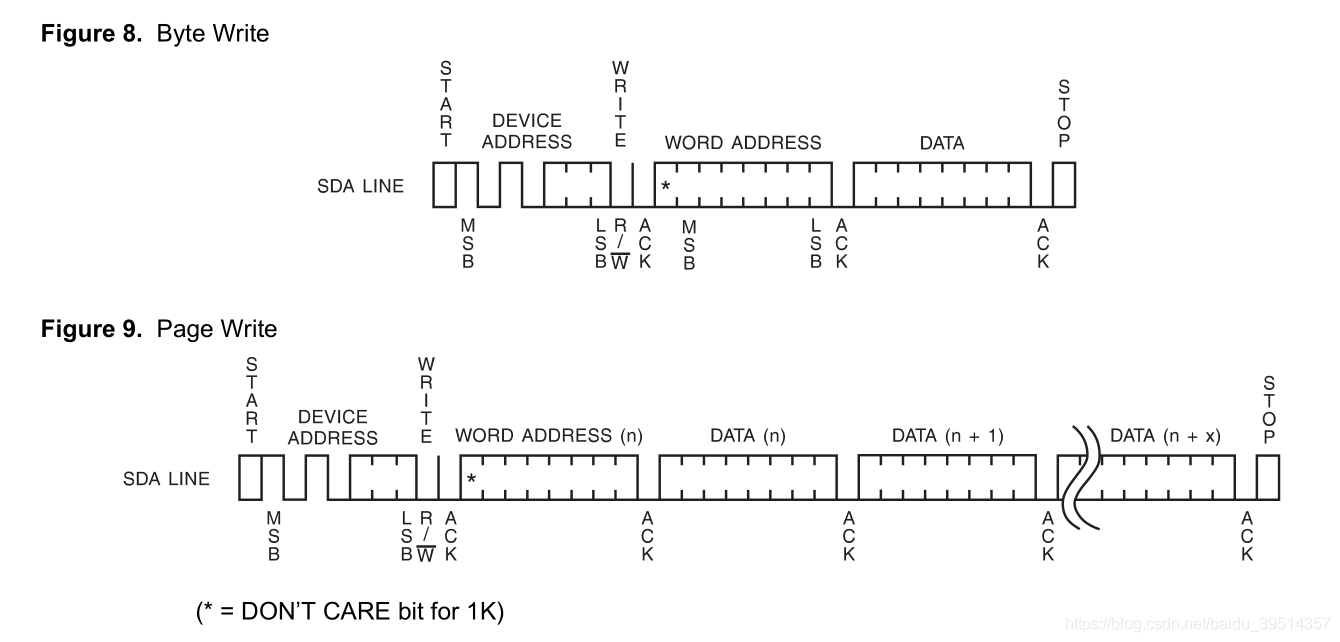

(1)按字节写操作(Byte Write)
与我们之前讲的 I2C 协议类似,字节写入的通讯过程如下:
- 主机产生起始信号和 EEPROM 地址,并且读写方向为写方向(0)。
- 主机发送要写入数据的地址,EEPROM 收到后会将其存入缓存中,同时发送应答信号。
- 主机发送8位数据至 EEPROM ,EEPROM 将数据存入缓存后,开始往非易失区写入数据。注意,这个过程需要一定时间,根据官方手册可知一次写入过程的最大时间为 5ms,此时 EEPROM 不会响应主机任何的请求,相当于 EEPROM 从 I2C 总线断开了。
AT24Cxx官方手册: At this time the EEPROM enters an internally timed write cycle, tWR (Write Cycle Time, Max = 5 ms) , to the nonvolatile memory. All inputs are disabled during this write cycle and the EEPROM will not respond until the
write is complete (see Figure 8 on page 10).
- 由于 EEPROM 的写入时间比 STM32 的运行速度要慢得多,因此 STM32 会误以为没有收到应答信号。应答轮询(ACKNOWLEDGE POLLING) 前来解决这个问题:STM32 再次发送一个起始信号和 EEPROM 地址,当 EEPROM 完成一次写入周期后,它会发送应答信号至主机。
AT24Cxx官方手册: ACKNOWLEDGE POLLING: Once the internally timed write cycle has started and the
EEPROM inputs are disabled, acknowledge polling can be initiated. This involves sending a start condition followed by the device address word. The read/write bit is representative of the operation desired. Only if the internal write cycle has completed will the EEPROM respond with a “0”, allowing the read or write sequence to continue.
- 最后,主机发送停止信号,一次通讯过程完成。
(2)按页写操作(Page Write)
由于按字节写入多个数据的时候,每次都要发起起始条件和设备地址,十分耗费时间,于是就有了按页写入的操作。和字节写入有区别的是,页写入是多个数据写入,在此期间不需要起始信号,如上图所示,每成功写入一次数据,地址加一。
这里需要说明一点,对于 AT24C02 的分页管理是每8个字节为一页,它一共有256个字节,所以总页数为 256 / 8 = 16页,因此每一次页写入操作的是8个字节。例如,下面的地址 0-7 为一页:
| 数据 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 地址 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
这里还有一个坑,如果你想从地址2到地址9写入数据(a-h),正好是8个地址,你想通过页写将数据写入,会出现这样的情况:
(你以为的结果)
| 数据 | a | b | c | d | e | f | g | h | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 地址 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
(实际的结果:由于地址8和9是下一页,且只能对一整块页进行操作,不能跨页写,所以回到0地址继续写,有可能会把原来数据覆盖掉,这种情况叫 回滚到页首 。每页的首地址是与8对齐的,即 addr mod 8 = 0)
| 数据 | g | h | a | b | c | d | e | f | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 地址 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
另外,当写到 EEPROM 的最后一个地址还要往下写时,会产生溢出,它回到0地址继续写。
3. 读操作

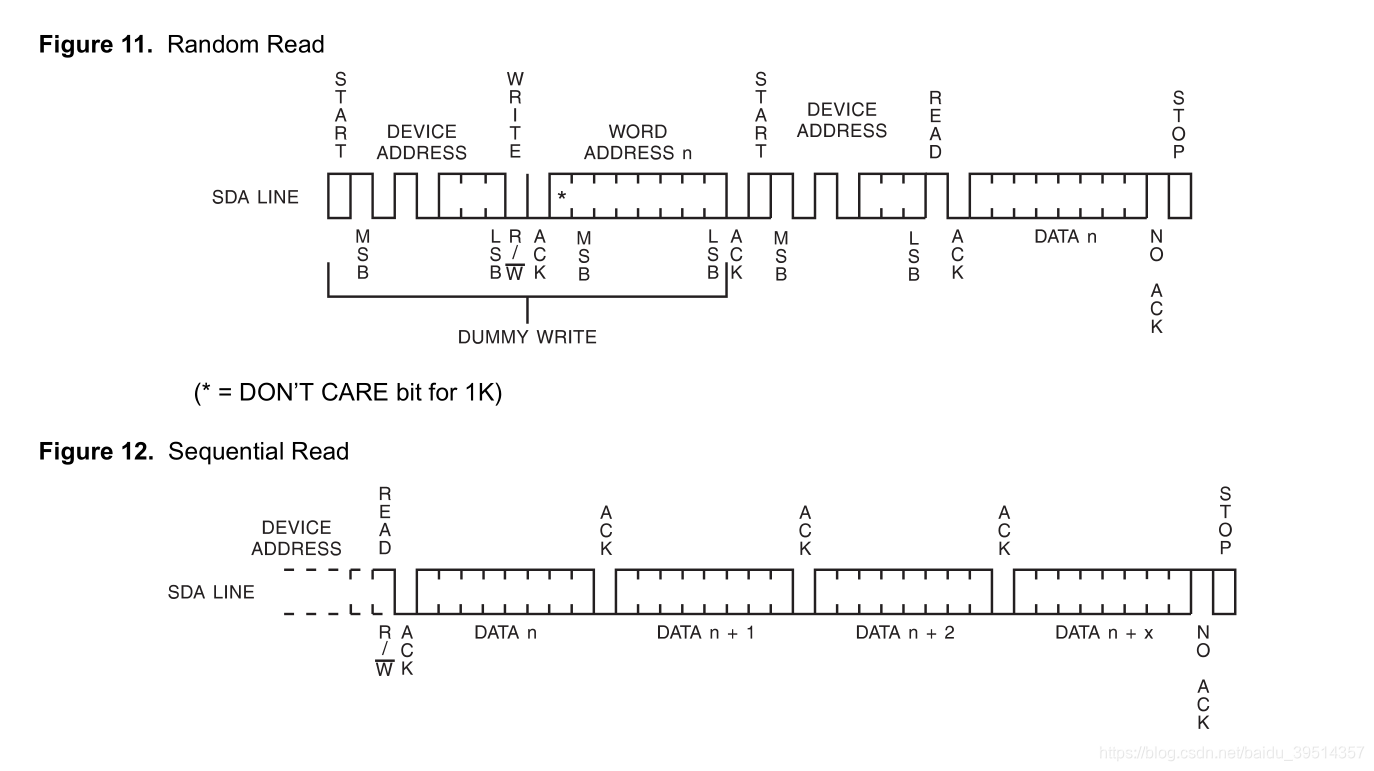

(1)随机读操作
注意,这里的随机指的是可任意读取一个地址的数据。
和之前写操作很类似,不过有一个地方不同:在读取数据之前,STM32 需要将准备读取的数据的地址写入到 EEPROM 的缓存区。接下来 STM32 还要发送一次起始信号和设备地址,选择读方向(1)。
另外,由于是读取不是写入,EEPROM的一次读取周期比写入周期快得多,不需要像写入操作那样应答轮询。
(2)顺序读操作
与页写不同,顺序读不受页的限制,你想读多少就多少。与页写类似,不再赘述。
请注意,以上这4种操作请务必熟练掌握!
三、实战:读写EEPROM(单字节操作)
1. 单字节写入
按照之前的讲解,我们可以写出编写的思路:
- 产生起始信号
- 发送从机地址
- 发送要写入数据的地址
- 发送要写入的数据
- 产生停止信号
1 | /** |
2. 单字节读取
按照之前的讲解,我们可以写出编写的思路:
- 产生起始信号
- 发送从机地址
- 发送要读取数据的地址
- 再产生一次起始信号
- 发送从机地址
- 读取数据
- 产生停止信号
1 | /** |
3. 需要注意的问题
我们在 main 函数调用以上两个函数进行实验:
1 |
|
我们预期的结果是两条 printf 语句都被执行,然而实际结果是只输出了“这是一个IIC通讯实验”,后面的内容并没有输出,这是怎么一回事呢?通过 debug 进行程序调试,我们发现程序卡死在了这条语句上(EEPROM_RandomRead函数内第一次检测 EV6 事件时发生死循环):
while( I2C_CheckEvent(I2Cx, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED ) != SUCCESS );
这是为什么呢?原来是 EEPROM 写入周期较长,人家还没写完呢,STM32 就要开始读取数据了,发送过去的起始信号和从机地址人家收不到,不会产生应答,接着开始检测 EV5 和 EV6 事件了,就会一直产生 ERROR,就发生死循环了。
所以,大家可以试一下,如果在以下两个语句加上断点进行调试的话,输出结果是正确的。因为运行到断点时程序会暂停,给了 EEPROM 充足的时间写入数据,而且也将 STM32 的操作也暂停了。
1 | EEPROM_ByteWrite(addr, data); |
因此我们要做的是:必须确保 EEPROM 写完后,STM32 才能发起读取操作。这里有两个办法:一是直接在写操作和读操作之间加个延时函数,等待 5ms 再去读取数据;二是检测 EEPROM 是否可以产生应答,如果 STM32 收到应答,那么说明 EEPROM 完成了写入,可以进行读取操作了。这里我们直接给出第二种办法的代码:
1 | /** |
这里说明一下,如果用I2C_CheckEvent函数进行检测,那么也会出现卡死的情况。这个涉及到 event 的清除原理,本人还不是很懂,就没去深究了。
在 main 函数加入等待函数,问题解决:
1 | EEPROM_ByteWrite(addr, data); |
四、实战:读写EEPROM(多字节操作)
和上面的思路类似,这里不再赘述。程序均已通过验证,没有问题。
1. 页写入
这个函数我在调用时曾经出现一次卡死的情况,不太清楚什么原因,因为后来又没发生这种情况,可能这种简单的写法不太稳定吧。
1 | /** |
2. 连续读取
1 | /** |
暂时先写到这,鉴于程序还有可改进之处,以后可能会有补充。
