0 时间片轮转调度的意义

我们现在实现的 uCOS 内核，包含了就绪列表和时基列表。就绪列表的插入规则与优先级有关，而时基列表的插入规则与时基计数器和延时时间有关。上一篇文章中，已经实现了时基列表的任务调度。但是我们写的内核还有一些缺陷，当不进行任务调度时（注意：任务调度的实质是切换到高优先级的任务去执行），系统只能执行就绪列表下的双向链表头指针对应的任务，那么相同优先级的其他任务就执行不到了。因此，我们希望相同优先级的多个任务都可以执行到，其中一个办法就是每隔一段时间就切换到相同优先级上的任务，这样这些任务都有机会被运行到。

时间片轮转调度用于解决相同优先级下多个任务的运行问题。现在假设 A 优先级下有任务 1、任务 2、任务 3，B 优先级有任务 4 且被阻塞 6 个时间片的长度，所以现在要运行 A 优先级下的任务。

  • 如果不实现时间片轮转，那么 A 优先级排在最前面的任务 1 将运行 6 个时间片，即独占了这 6 个时间片。
  • 如果实现时间片轮转，那么 A 优先级下的任务可以商量好，大家这样来：任务 1 先运行 2 个时间片，任务 2 再运行 2 个时间片，最后任务 3 也运行 2 个时间片，很公平，大家都被运行了。当然，也不一定平均分配，比如任务 1 先运行 1 个时间片，任务 2 再运行 2 个时间片，最后任务 3 运行 3 个时间片，这样也可以。

相同优先级的任务，谁都可以被运行，这就是时间片轮转调度带来的好处了。现在，我们就来实现这个机制。

1 修改任务控制块 TCB（os.h）

在实现轮转调度之前，先添加 TCB 的成员，有两个：

  • TimeQuanta：用于记录该任务需要多少个时间片，这个值设置好后一般是不动的。
  • TimeQuantaCtr：用于时间片计数，表示任务剩余的时间片个数。一旦数到了零，说明该任务已经用完了时间片，需要切换其他任务了。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
struct os_tcb{
	CPU_STK			*StkPtr;
	CPU_STK_SIZE	StkSize;

	OS_PRIO			Prio;				/* 任务优先级 */

	OS_TCB			*NextPtr;			/* 就绪列表双向链表的下一个指针 */
	OS_TCB			*PrevPtr;			/* 就绪列表双向链表的前一个指针 */

	OS_TCB			*TickNextPtr;		/* 指向链表的下一个 TCB 节点 */
	OS_TCB			*TickPrevPtr;		/* 指向链表的上一个 TCB 节点 */
	OS_TICK_SPOKE	*TickSpokePtr;		/* 用于回指到链表根部 */
	OS_TICK			TickCtrMatch;		/* 该值等于时基计数器 OSTickCtr 的值加上 TickRemain 的值 */
	OS_TICK			TickRemain;			/* 设置任务还需要等待多少个时钟周期 */

	OS_TICK			TimeQuanta;			/* 任务需要多少个时间片 */
	OS_TICK			TimeQuantaCtr;		/* 任务剩余的时间片个数 */
};

2 时间片轮转调度函数 OS_SchedRoundRobin()（os_core.c）

该函数实现了时间片轮转调度的功能，完成的步骤是：

  • 传入的参数是就绪列表的一个数组元素，进而可以获知对应的双向链表头指针，即链表的第一个 TCB 节点。
  • 如果双向链表为空，或者获得的是最低优先级的双向链表（是空闲任务 TCB 所在的地方），那么不进行调度。
  • 否则就是普通情况了，把第一个 TCB 的时间片计数器减一。
  • 如果减一后发现还未归零，则说明该任务的时间片未用完，不进行调度。
  • 如果减一后发现还归零了，则说明该任务的时间片已用完，将第一个 TCB 放到链表最后。
  • 第一个 TCB 换成了新的任务 TCB，设置好时间片计数器。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
/* 时间片调度函数 */
#if OS_CFG_SCHED_ROUND_ROBIN_EN > 0u
void OS_SchedRoundRobin (OS_RDY_LIST *p_rdy_list)
{
	OS_TCB *p_tcb;

	CPU_SR_ALLOC();
	CPU_CRITICAL_ENTER();		/* 进入临界段 */

	p_tcb = p_rdy_list->HeadPtr;

	/* 如果链表为空，或是空闲任务，则退出 */
	if ((p_tcb == (OS_TCB *)0) || (p_tcb == &OSIdleTaskTCB))
	{
		CPU_CRITICAL_EXIT();	/* 退出临界段 */
		return;
	}

	/* 如果时间片未用完，时间片个数减一 */
	if (p_tcb->TimeQuantaCtr > (OS_TICK)0)
	{
		p_tcb->TimeQuantaCtr--;
	}

	/* 如果减一后，时间片仍未用完，则退出 */
	if (p_tcb->TimeQuantaCtr > (OS_TICK)0)
	{
		CPU_CRITICAL_EXIT();	/* 退出临界段 */
		return;
	}

	/* 如果链表只有一个节点，则退出 */
	if (p_rdy_list->NbrEntries < (OS_OBJ_QTY)2)
	{
		CPU_CRITICAL_EXIT();	/* 退出临界段 */
		return;
	}

	/* 运行到此处时，意味着当前任务已经用完了时间片，将任务放到链表最后 */
	OS_RdyListMoveHeadToTail (p_rdy_list);

	/* 重设下一个任务的时间片计数 */
	p_tcb = p_rdy_list->HeadPtr;
	p_tcb->TimeQuantaCtr = p_tcb->TimeQuanta;

	CPU_CRITICAL_EXIT();		/* 退出临界段 */
}
#endif

需要注意的是，时间片轮转调度功能可以开启，也可以关闭，在宏定义 OS_CFG_SCHED_ROUND_ROBIN_EN 中（位于 os_cfg.h）可以设置。

3 修改相关代码

接下来，修改有关时间片的代码部分。

3.1 SysTick 中断发起后调用 OSTimeTick()（os_time.c）

当 SysTick 发起一次中断时，说明一个时间片已经过去，需调用 OS_SchedRoundRobin()，更新 TCB 中的时间片计数器，同时检查有无 TCB 的时间片用完。

1
2
3
4
5
6
7
8
9
10
11
12
13
void OSTimeTick (void)
{
	/* 更新时基列表 */
	OS_TickListUpdate();

	/* 时间片调度 */
#if OS_CFG_SCHED_ROUND_ROBIN_EN > 0u
	OS_SchedRoundRobin (&OSRdyList[OSPrioCur]);
#endif

	/* 任务调度 */
	OSSched();
}

3.2 任务创建函数 OSTaskCreate()（os_task.c）

需要加入初始化时间片成员的代码。现在，创建一个任务时，用户还需要指定该任务的时间片个数。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
/* 任务创建函数 */
void OSTaskCreate( 	OS_TCB 			*p_tcb,  		/* TCB指针 */
					OS_TASK_PTR 	p_task,  		/* 任务函数名 */
					void 			*p_arg,  		/* 任务的形参 */
					OS_PRIO			prio,			/* 任务优先级 */
					CPU_STK 		*p_stk_base, 	/* 任务栈的起始地址 */
					CPU_STK_SIZE 	stk_size,		/* 任务栈大小 */
					OS_TICK			time_quanta,	/* 时间片个数 */
					OS_ERR 			*p_err )		/* 错误码 */
{
	CPU_STK		*p_sp;
	CPU_SR_ALLOC();

	OS_TaskInitTCB (p_tcb);

	p_sp = OSTaskStkInit ( 	p_task,
							p_arg,
							p_stk_base,
							stk_size );  /* 任务栈初始化函数 */
	p_tcb->Prio		= prio;		/* 任务优先级保存在 TCB 的 prio 中 */
	p_tcb->StkPtr 	= p_sp;    	/* 剩余栈的栈顶指针 p_sp 保存到任务控制块 TCB 的 StkPtr 中 */
	p_tcb->StkSize 	= stk_size; /* 将任务栈的大小保存到任务控制块 TCB 的成员 StkSize 中 */

	p_tcb->TimeQuanta = time_quanta;
#if OS_CFG_SCHED_ROUND_ROBIN_EN > 0u
	p_tcb->TimeQuantaCtr = time_quanta;
#endif

	OS_CRITICAL_ENTER();	/* 进入临界段 */

	/* 将任务添加到就绪列表 */
	OS_PrioInsert (p_tcb->Prio);
	OS_RdyListInsertTail (p_tcb);

	OS_CRITICAL_EXIT();		/* 退出临界段 */

	*p_err = OS_ERR_NONE;		/* 函数执行到这里表示没有错误 */
}

3.3 空闲任务初始化函数 OS_IdleTaskInit()（os_core.c）

将空闲任务的时间片分配为 0，因为空闲任务位于最低优先级，而且是独占了最低优先级，因此不需要分配时间片。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
/* 空闲任务初始化函数 */
void OS_IdleTaskInit (OS_ERR *p_err)
{
	OSIdleTaskCtr = (OS_IDLE_CTR) 0;		/* 计数器清零 */

	OSTaskCreate ((OS_TCB*)      &OSIdleTaskTCB,
	              (OS_TASK_PTR)  OS_IdleTask,
	              (void *)       0,
				  (OS_PRIO)		(OS_CFG_PRIO_MAX - 1u),
	              (CPU_STK *)    OSCfg_IdleTaskStkBasePtr,
	              (CPU_STK_SIZE) OSCfg_IdleTaskStkSize,
				  (OS_TICK)		 0,
	              (OS_ERR *)     &p_err);		/* 创建空闲任务 */
}

4 时间片轮调度的应用

4.1 主函数 main()（app.c）

需要修改的地方：

  • 设置 Task1 优先级为 1，分配的时间片为 0；Task1 内部，两次阻塞延时都为 4。
  • 设置 Task2 优先级为 2，分配的时间片为 2；Task2 内部不用两次阻塞延时，用两次软件延时；
  • 设置 Task3 优先级为 2，分配的时间片为 2；Task3 内部不用两次阻塞延时，用两次软件延时；
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
#include "ARMCM3.h"
#include "os.h"

#define  TASK1_STK_SIZE       128
#define  TASK2_STK_SIZE       128
#define  TASK3_STK_SIZE       128

static   CPU_STK   Task1Stk[TASK1_STK_SIZE];
static   CPU_STK   Task2Stk[TASK2_STK_SIZE];
static   CPU_STK   Task3Stk[TASK3_STK_SIZE];

static   OS_TCB    Task1TCB;
static   OS_TCB    Task2TCB;
static   OS_TCB    Task3TCB;

uint32_t flag1;
uint32_t flag2;
uint32_t flag3;

void Task1 (void *p_arg);
void Task2 (void *p_arg);
void Task3 (void *p_arg);

/* 软件延时 */
void delay(uint32_t count);

int main (void)
{
	OS_ERR err;

	/* 初始化相关的全局变量，创建空闲任务 */
	OSInit(&err);

	/* CPU 初始化：初始化时间戳 */
	CPU_Init();

	/* 关中断，因为此时 OS 未启动，若开启中断，那么 SysTick 将会引发中断 */
	CPU_IntDis();

	/* 初始化 SysTick，配置 SysTick 为 10ms 中断一次，Tick = 10ms */
	OS_CPU_SysTickInit(10);

	/* 创建任务 */
	OSTaskCreate ((OS_TCB*)      &Task1TCB,
	              (OS_TASK_PTR)  Task1,
	              (void *)       0,
				  (OS_PRIO)		 1,
	              (CPU_STK*)     &Task1Stk[0],
	              (CPU_STK_SIZE) TASK1_STK_SIZE,
				  (OS_TICK)		 0,
	              (OS_ERR *)     &err);

	OSTaskCreate ((OS_TCB*)      &Task2TCB,
	              (OS_TASK_PTR)  Task2,
	              (void *)       0,
				  (OS_PRIO)		 2,
	              (CPU_STK*)     &Task2Stk[0],
	              (CPU_STK_SIZE) TASK2_STK_SIZE,
				  (OS_TICK)		 2,
	              (OS_ERR *)     &err);

	OSTaskCreate ((OS_TCB*)      &Task3TCB,
	              (OS_TASK_PTR)  Task3,
	              (void *)       0,
				  (OS_PRIO)		 2,
	              (CPU_STK*)     &Task3Stk[0],
	              (CPU_STK_SIZE) TASK3_STK_SIZE,
				  (OS_TICK)		 2,
	              (OS_ERR *)     &err);

	/* 启动OS，将不再返回 */
	OSStart(&err);
}

/* 软件延时 */
void delay (uint32_t count)
{
	for(; count!=0; count--);
}


void Task1 (void *p_arg)
{
	for (;;)
	{
		flag1 = 1;
		OSTimeDly (4);
		flag1 = 0;
		OSTimeDly (4);
	}
}

void Task2 (void *p_arg)
{
	for (;;)
	{
		flag2 = 1;
		delay (0xFF);
		flag2 = 0;
		delay (0xFF);
	}
}

void Task3 (void *p_arg)
{
	for (;;)
	{
		flag3 = 1;
		delay (0xFF);
		flag3 = 0;
		delay (0xFF);
	}
}

4.2 运行过程

4.2.1 在主函数中

  • 系统初始化：初始化各种全局变量，初始化优先级表，初始化就绪列表，初始化时基列表，初始化空闲任务（包括初始化空闲任务栈和空闲任务 TCB）。
  • CPU 初始化：暂为空。
  • 关中断：因为此时 OS 未启动，若开启中断，那么 SysTick 将会引发中断，打断初始化流程。
  • 初始化 SysTick：配置 SysTick 为 10ms 中断一次，Tick = 10ms。

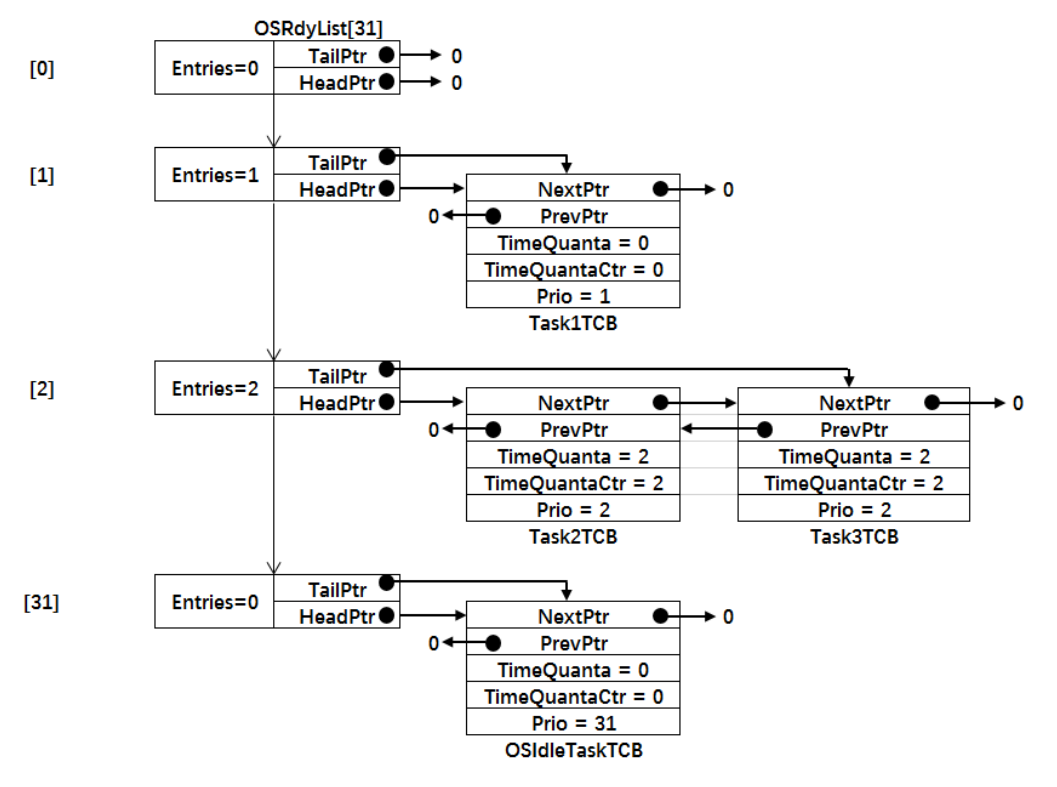

  • 创建任务：包括创建任务栈和任务 TCB，以及将 TCB 插入到就绪列表中，在优先级表对应位置置位。
  • 启动系统：先找到最高优先级，然后开始运行最高优先级对应的任务（最高优先级为 1，即为 Task1），启动第一次任务切换（此时将完成最后的初始化流程，即有关 PendSV 的中断优先级配置，接着触发 PendSV 异常，发起任务切换），将 CPU 占有权交给任务 Task1。

4.2.2 在 Task1 中

  • flag1 = 1。
  • 执行到阻塞函数 OSTimeDly：将 Task1 的 TCB 插入到时基列表中（TickCtrMatch = 4），将就绪列表中的 TCB 移除（同时在优先级表中的相应位置，即优先级 1 的位置清零），然后启动任务调度。
  • 执行任务调度 OSSched：任务调度器先找到最高优先级，然后再找到最高优先级的任务。 TCB。如果发现该任务就是当前任务，则不进行任务切换。在本案例中发现最高优先级为 2，对应任务是 Task2，不是当前任务，则发起任务切换（发起 PendSV 异常）。
  • PendSV 异常处理程序：保存 Task1 的状态，加载 Task2 的状态，更新全局变量的值。

此时时基计数器为 0，Task1 的延时时间是 4 个 SysTick 周期，OSCfg_TickWheelSize = 17，因此位于 OSCfg_TickWheel[4] 下的双向链表。

4.2.3 在 Task2 中

  • flag2 = 1。
  • 软件延时后 flag2 = 0，再延时后又等于 1。此时 Task2 的 TimeQuantaCtr = 2。如此反复，直到一次 SysTick 中断的到来。

4.2.4 在 Task2 中 SysTick 发起中断

  • 执行 OSTimeTick：时基计数器加一（OSTickCtr = 1），检查时基列表（OSCfg_TickWheel[1]），发现没有任务。检查当前任务 TCB 的时间片，时间片计数器减一，Task2 的 TimeQuantaCtr = 1，时间片未用完。最后发起任务调度，发现不用进行任务切换，Task2 继续运行。
  • SysTick 再次发起中断，执行 OSTimeTick：时基计数器加一（OSTickCtr = 2），检查时基列表（OSCfg_TickWheel[2]），发现没有任务。检查当前任务 TCB 的时间片，时间片计数器减一，Task2 的 TimeQuantaCtr = 0，时间片用完，移到链表的最后。最后发起任务调度，由于链表的第一个 TCB 是 Task3 的，切换到 Task3 继续运行。

4.2.5 在 Task3 中

  • flag3 = 1。
  • 软件延时后 flag3 = 0，再延时后又等于 1。此时 Task3 的 TimeQuantaCtr = 2。如此反复，直到一次 SysTick 中断的到来。

4.2.6 在 Task3 中 SysTick 发起中断

  • 执行 OSTimeTick：时基计数器加一（OSTickCtr = 3），检查时基列表（OSCfg_TickWheel[3]），发现没有任务。检查当前任务 TCB 的时间片，时间片计数器减一，Task3 的 TimeQuantaCtr = 1，时间片未用完。最后发起任务调度，发现不用进行任务切换，Task3 继续运行。
  • SysTick 再次发起中断，执行 OSTimeTick：时基计数器加一（OSTickCtr = 4），检查时基列表（OSCfg_TickWheel[4]），发现有任务，Task1 已经延时到期。将它置为就绪态，置为就绪态的过程是：在时基列表中删除 Task1 的 TCB，在就绪列表中加入 Task1 的 TCB（同时将 Task1 的优先级在优先级表中的相应位置重新置位）。检查当前任务 TCB 的时间片，时间片计数器减一，Task3 的 TimeQuantaCtr = 0，时间片用完，移到链表的最后。最后发起任务调度，发现最高优先级为 1 处有任务，为 Task1，切换到 Task1 中运行。

4.2.7 又在 Task1 中

  • flag1 = 0。
  • 执行到阻塞函数 OSTimeDly：将 Task1 的 TCB 插入到时基列表中（TickCtrMatch = 4），将就绪列表中的 TCB 移除（同时在优先级表中的相应位置，即优先级 1 的位置清零），然后启动任务调度。
  • 执行任务调度 OSSched：任务调度器先找到最高优先级，然后再找到最高优先级的任务。 TCB。如果发现该任务就是当前任务，则不进行任务切换。在本案例中发现最高优先级为 2，对应任务是 Task2，不是当前任务，则发起任务切换（发起 PendSV 异常）。
  • PendSV 异常处理程序：保存 Task1 的状态，加载 Task2 的状态，更新全局变量的值。

如此反复，不再赘述。

4.3 实验现象

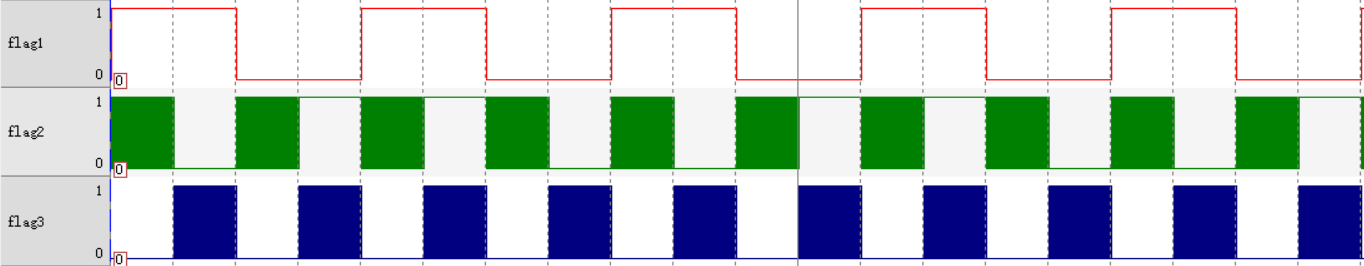

Task1 被阻塞 4 个时间片的间隔内，Task2 和 Task3 轮流执行了一次，先是 Task2（运行 2 个时间片），后是 Task3（运行 2 个时间片）。这些色块代表了任务正在被执行，变量被不停地翻转，如下图：

假如设置 Task2 运行 1 个时间片，Task3 运行 3 个时间片，则会变成这样：
